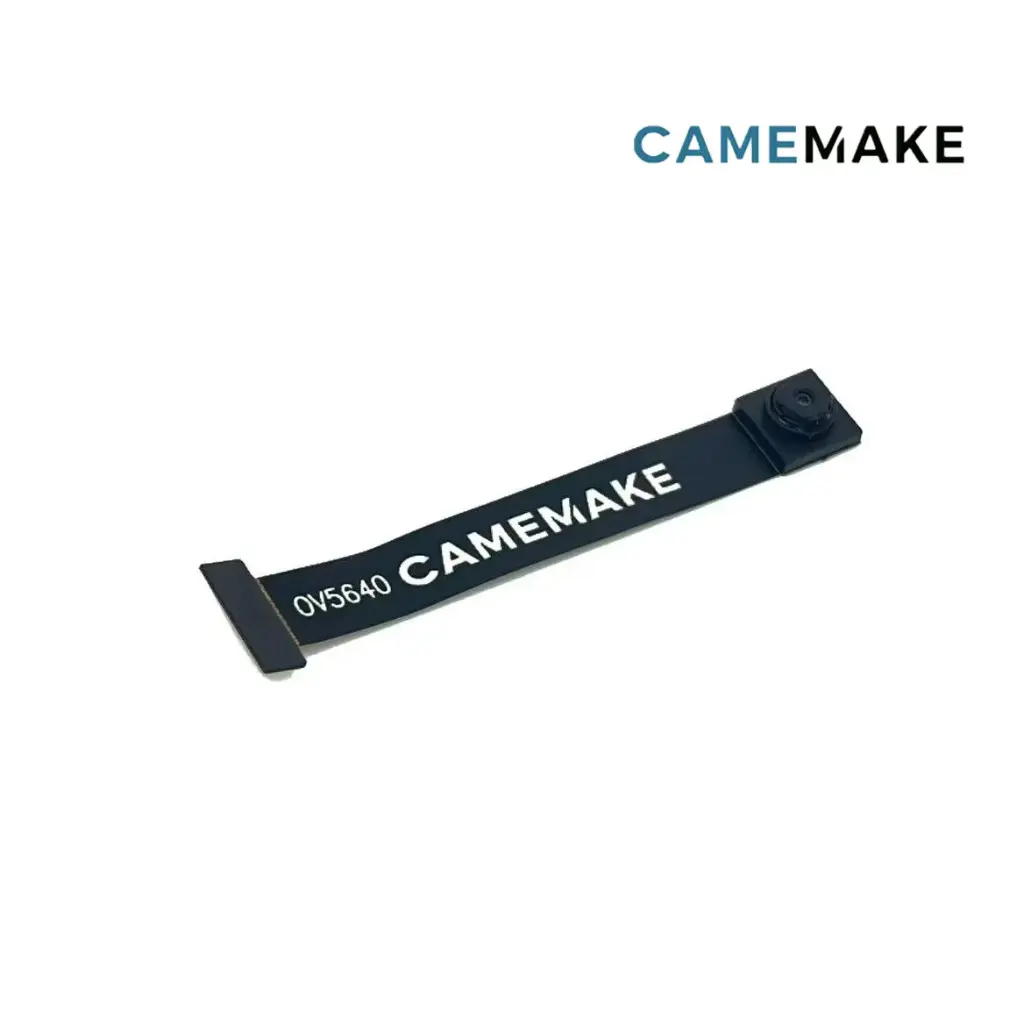

Module caméra OV5640 DVP - 5MP pour microcontrôleurs (MCU)
Le module caméra OV5640 DVP apporte une imagerie haute résolution de 5MP aux projets de vision embarquée, ce qui en fait un excellent choix pour les développeurs travaillant avec STM32, NXP i.MX RT, ESP32-S3, Kendryte et d’autres SoC dotés d’interfaces caméra parallèles. Construit autour du capteur éprouvé OV5640 1/4" avec une matrice active de 2592×1944, il fournit des images fixes nettes, des flux vidéo fluides et une qualité d’image naturelle grâce aux fonctions ISP intégrées au capteur. Son objectif compact, avec une longueur focale effective d’environ 3,0 mm et un champ de vision d’environ 72,2° en diagonale, 60,5° à l’horizontale et 47,4° à la verticale, garantit un cadrage propre et équilibré dans de nombreuses applications.
Le module diffuse un flux DVP parallèle 10 bits réel directement à partir de ses broches d’en-tête (D0–D9, PCLK, HREF/VSYNC, XCLK) tout en restant compatible avec de nombreuses piles 8 bits. Le contrôle et la configuration se font via le bus standard SCCB/I²C. La flexibilité de sortie est un autre atout de l’OV5640, avec la prise en charge de YUV422/420, RGB565/555/444, RAW 8/10 bits et même de l’encodage JPEG. Cela le rend adapté à un large éventail de pipelines, allant du streaming à faible bande passante à la capture d’images haute fidélité.
Grâce à son écosystème fiable et à son adoption de longue date dans les systèmes embarqués, l’intégration est fluide et prête pour la production. La caméra OV5640 DVP fonctionne avec les familles STM32F4, F7, H7 et L4R/S via DCMI, les NXP i.MX RT10xx et RT11xx via CSI, les cartes ESP32-S2 et ESP32-S3, les Kendryte K210 et K230 pour la vision par IA, les Renesas RZ/A et GD32F4x0, ainsi que les SoC de classe Linux avec CSI/DVP parallèle tels que les appareils Allwinner V-series, Ingenic et SigmaStar.
Que vous conceviez des caméras IoT, des plateformes robotiques, des kiosques, des systèmes d’accès intelligents ou des capteurs de vision embarquée, le module caméra OV5640 DVP offre une mise à niveau robuste et haute résolution qui équilibre qualité d’image, formats de sortie flexibles et facilité d’intégration. Avec son imagerie nette de 5MP et son support logiciel éprouvé, c’est un excellent choix pour les projets embarqués modernes exigeant performance et fiabilité.
Réductions de prix
| Prix de vente Quantité minimum de commande 10 unités | $ 20,00 par unité |
| Prix de vente Quantité minimum de commande 1000 unités | $ 5,57 par unité |
Commande minimum : 10 unités.
🔧 Entièrement personnalisable selon vos besoins
Chez Camemake, chaque module de caméra que vous voyez en ligne n'est que le début. Tous nos modèles peuvent être personnalisés pour s'adapter parfaitement à votre projet — du type de capteur et des options d'objectif au boîtier, à l'interface et au firmware. Que vous construisiez pour la robotique, les systèmes de vision ou des applications uniques, nous donnons vie à votre vision.
📩 Request a Custom Quote OR Start your project
Parlons de votre idée ! Notre équipe vous accompagnera de la conception à la livraison finale.
Avez-vous besoin de quelque chose de prêt à l'emploi ? Nos partenaires de distribution mondiaux de confiance disposent de nos modules les plus populaires.
💡 Vous ne savez pas s'il faut choisir une solution sur mesure ou prête à l'emploi ? Nous vous aiderons à choisir l'option la plus économique.
Nos prix en ligne sont pour le prototypage et les petites commandes. Pour les prix de gros, OEM ou projets personnalisés, contactez-nous pour des offres exclusives et un support expert.
📩 Contact [email protected]—construisons votre vision, un pixel à la fois !
Avis de non-responsabilité et politique de support
Tous les modules de caméra USB CameMake sont entièrement conformes aux pilotes UVC (USB Video Class), garantissant une compatibilité plug-and-play avec tous les appareils standard pris en charge par UVC sur Windows, macOS, Linux et les plateformes embarquées. Pour les développeurs et les intégrateurs travaillant avec des modules de caméra MIPI, des pilotes MIPI sélectionnés sont disponibles en téléchargement via notre site officiel CameMake GitHub repositoryNous élargissons continuellement notre bibliothèque de pilotes et de documentation en ligne pour prendre en charge une gamme plus large de capteurs d'image et de plateformes.
Veuillez noter : bien que nous fournissions un accès libre aux ressources, le support technique direct en tête-à-tête pour l'intégration des pilotes n'est pas inclus. Pour une assistance entre pairs, des conseils et des meilleures pratiques, rejoignez notre communauté en pleine croissance CameMake Camera Community sur Reddit, où les ingénieurs et les créateurs partagent des solutions, présentent des projets et contribuent au développement ouvert.
Spécifications
| Marque du capteur | Omnivision |
| Modèle du capteur | OV5640 |
| Taille du capteur | 1/4" |
| Taille de pixel du capteur | 1.4μm x 1.4μm |
| Résolution du capteur | 2592 × 1944 |
| Type d’obturateur du capteur | Rolling |
| Champ de vision diagonal de l’objectif | 72 |
| Champ de vision horizontal de l’objectif | 60.5 |
| Champ de vision vertical de l’objectif | 47.4 |
| Taille de la monture de l’objectif | M5.5×0.25 |
| Distorsion de l’objectif | ≤ -2% |
| Type de connexion | DVP |
| Codec | YUV422 |
